Conectores DC

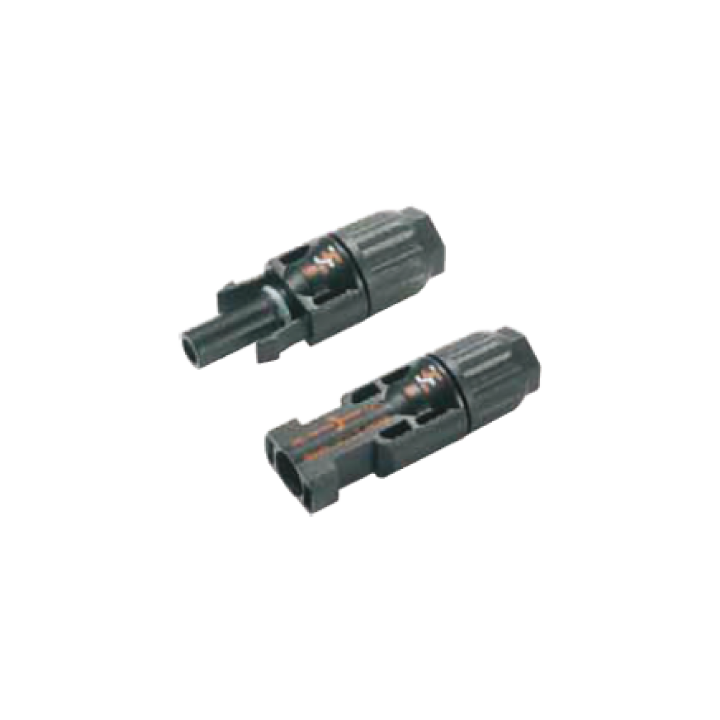

Conectores PV-BN101A/M2/F2, são robustos, resistentes aos UV, estanques, contacto interno protegidos contra o choque elétrico. Com estes conectores é garantida uma conexão de elevada fiabilidade a longo prazo. Os conectores têm uma baixa resistência de contacto e uma alta eficiência na capacidade de transmissão de grandes correntes.

Especificações técnicas
Normas:
Estes conectores foram desenhados, fabricados e testados de acordo com a norma IEC 62852

Índice de Proteção
IP68 (conectorizado)
IP2X (não conectorizado)

Corrente Admissível
31A (4mm2)
46A (6mm2)

Resistência do Contacto: ≤0,5mΩ

Tensão Nominal:1,5kV CC

Diâmetro do Contacto:
5,3 a 6,3mm
(para secções de cabo solar com 4,0 a 6,0mm2)

Constituição Geral do Conector
Contacto: Cobre, estanhado
Material Isolante: PPO

Temperatura de Serviço
-40°C a +85°C

Classe de proteção: Classe II

Os derivadores duplos tipo PV-SY-BB21-A/B permitem conexões em paralelo ou série/paralelo entre painéis fotovoltaicos, de uma forma simples e segura. São extramemente robustos, resistentes aos UV, estanques, protegidos contra contactos diretos. Com estes conectores é garantida uma conexão de elevada fiabilidade durante muitos anos.

Especificações técnicas
Normas:
Estes derivadores foram desenhados e são fabricados e testados de acordo com a norma DIN V VDE V 0126-3/12.06 e UL 1703; Certificação CE.

Índice de Proteção:
IP67 (Adequada para exterior)

Corrente Admíssivel: 50A

Aplicação: Classe A

Resistência do Contacto: ≤5mΩ

Tensão Nominal
TUV: 1500V CC

Diâmetro do Contacto:
4mm

Constituição Geral do Derivador:
Contacto: Cobre estanhado
Material Isolante: PPO

Temperatura de Serviço
-40°C a +85°C
