Material Elétrico

Aplicações:

Para uso nas redes de distribuição de energia elétrica de baixa tensão, permitem o seccionamento e facilitam a interrupção de fornecimento de energia elétrica às instalações.

Para instalação no exterior, encastradas ou no interior (sujeita a aprovação pela E-Redes).

Materiais:

Caixa e porta: Poliéster reforçado a fibra de vidro auto-extinguível cinza RAL 7035.

Placa de montagem:

03PBTM/03PBTT: ABS

03PBTE400T: Poliéster reforçado a fibra de vidro auto-extinguível cinza RAL 7035

Normas Aplicáveis:

DMA-C62-807/N, Edição 3 (08/2021)

EN61439

Características:

IP45 IK10

Classe de isolamento: Classe II

Potência máxima aplicável (PMA):

03PBTM: 10,35kvA

03PBTT: BTN: 41,4kVA / BTE: 69kVA (sujeito a aprovação pela E-REDES)

03PBTE400T: 250kVA

Corrente máxima / fase:

03PBTM: 45A

03PBTT: BTN: 60A / BTE: 100A (sujeito a aprovação pela E-REDES)

03PBTE400T: 400A

Tensão nominal (Un):

03PBTM: 230V

03PBTT: 400V

03PBTE400T: 400V

Tensão isolamento (Ui): 600V

Tensão impulso (Uimp): 6kV

Corrente nominal (In):

03PBTM: 160A

03PBTT: 160A

03PBTE400T: 400A

Corrente curto-circuito (Icc): 25kA

Frequência nominal: 50Hz

Base neutro:

03PBTM/03PBTT: 1 un x T00 Seccionável

03PBTE400T: 1 un x T2 Seccionável

ISF Interruptor seccionável:

03PBTM: 1 un x T00

03PBTT: 3 un x T00

03PBTE400T: 3 un x T2

Índice de poluição: 3

Fecho:

03PBTM/03PBTT: preparada para fechadura tipo "Rónis" (20176459) e fechadura triangular ref.ª AL 16FH9

03PBTE400T: preparada para fechadura tipo Perfil Europeu (20145114)

Dispositivo de selagem:

03PBTM/03PBTT: dispositivo de selagem para fechadura incluído

03PBTE400T: fecho preparado para selagem

Temperatura ar ambiente: máx.:+40º    mín.:-25ºC

Temperatura do ar ambiente no local de instalação: ≤ 35ºC

Altitude de instalação: ≤ 2000 m

Entrada/saída: através de furos protegidos com tampões adequados (adquiridos em separado)

Quadro de contagem BTE 250A, 400A ou 630A com cx TI’s horizontal e cx de telecontagem à esquerda.

Características Principais:

- Fixação à superfície ou semi-encastrada

- Caixa de poliéster reforçado a fibra de vidro

- Classe II de isolamento RTIEBT

- IP65 IK10

Caixa de Telecontagem:

- Fixação à superfície ou semi-encastrada

- Caixa de poliéster reforçado a fibra de vidro com manípulo de fecho em 3 pontos preparada para fechadura EDP canhão perfil europeu

- Régua de terminais de contagem (DMA-C17-511/N)

- Classe II de isolamento RTIEBT

- IP65 IK10

Novas fontes de alimentação Modicon

A fonte de alimentação certa para o seu equipamento.
Três formatos disponíveis. Variam de 10 W a  480 W, para tensões de saída de 5 V, 12 V, 24 V, 48 V.

Pronto para qualquer lugar
As fontes de alimentação modulares e otimizadas Modicon estão entre os mais compactos do mercado.

Fácil de instalar
Até 6 terminais de saída (com marcações diferentes) tornam a instalação muito mais fácil.
O conjunto de documentação do produto está disponível graças a um código QR impresso na frente de cada equipamento. Para a gama modular, orifícios de fixação integrados permitem que os dispositivos sejam montados em calha DIN (Omega) ou em painel.

Vários Relés de nível para comando de eletrobombas utilizadas no enchimento de depósitos através da captação de água em poços, furos artesianos ou outros reservatórios.

Relés de nível Mega:

RN05 Relé de nível - Poço
Controlo de nível em líquidos condutores

Aplicações:

• Controlo de nível em líquidos condutores
• Proteção de electrobombas de captação, contra falta de água
• Bombagem de águas residuais, alarme contra inundações, ect.

RN21 Relé de nível - Depósito
Controlo de nível em líquidos condutores – alarme de mínima

Aplicações:

• Controlo de nível em líquidos condutores
• Controlo de enchimento de depósitos
• Alarme do nível mínimo contra falta de água em depósitos

RN31 Relé de Nível - Temporizador
Controlo de nível em líquidos condutores, com temporizador

Aplicações:

• Controlo de nível em líquidos condutores por 2 sondas
• Proteção de electrobombas de captação, contra falta de água

RN41 Relé de Nível com sinalizações
Controlo de nível em líquidos condutores, com sinalizações

Aplicações:

• Controlo de nível em líquidos condutores
• Proteção de electrobombas de captação, contra falta de água
• Proteção do nível máximo para evitar derrames em depósitos.

RN65 Relé de Nível sólidos
Controlo de nível em líquidos não condutores ou sólidos

Aplicações:

• Controlo de nível em líquidos não condutores (óleos)
• Controlo de nível em sólidos (granulados)
• Proteção do nível máxima para evitar derrames em depósitos.

RN70 Relé de 4 níveis
Sinalização até 4 posições de nível com 4 saídas para alarme

Aplicações:

• Indicação de nível em Depósitos, furos, poços, etc.


RN80 Relé de nível poço e depósito
Controlo de enchimento de depósito com proteção da bomba no poço

Aplicações:

• Controlo de enchimento de depósito com vigilância à proteção da bomba no poço.
• Funcionamento entre os níveis Máx. E Mín., tanto no depósito como no poço.


RNB1 Relé de nível com térmico
Comandado por microcontrolador, assegurando elevada estabilidade


RDNA Relé de nível digital com alarme
Com entrada para sondas de nível. 3 programas de espera de água.

RDN7 Relé de nível digital com térmico
Com saída para alarme e tempo limite de atuação da bomba.

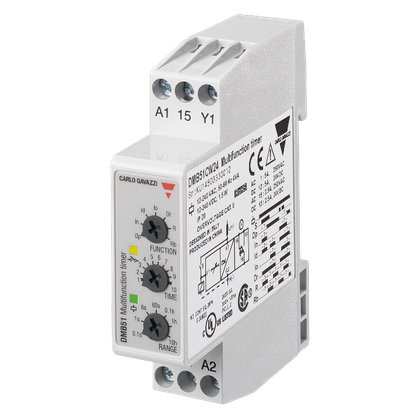

Relés com temporizador Mega:

RTA4 – 4+2 funções 7 escalas
4+2 funções e 7 escalas - selecionáveis

Aplicações:

• Comando pela alimentação: Atraso à operação, reciclador simétrico com início relé armado, reciclador simétrico com início relé desarmado.
• Comando reset pela entrada E2: atraso à operação de impulso e atraso à desoperação de impulso.

RTC7 – 4 funções 7 escalas
4 funções e 7 escalas selecionáveis para T1 e T2

Aplicações:

• Comando pela alimentação: Reciclador assimétrico com início relé armado, Reciclador assimétrico com início relé desarmado, Reciclador de impulso e Impulso de passagem.

RT 31/32 – Atraso à desoperação
Atraso à desoperação por falta de alimentação

Aplicações:

• Utilizado para retardar o alarme por falta de alimentação da rede
• Atraso à desoperação por falta da alimentação, destinado ao arranque de grupos geradores.

RDT1 – 12 funções - Digital
12 funções e 6 escalas programáveis

Aplicações:

• Contagem cresceste ou decrescente de períodos de tempo
• Possibilidade de regular e visualizar períodos de 10 Seg.
• Programação de períodos repetitivos, ciclo a ciclo, com um ou dois períodos reguláveis
• A sua alta precisão permite medir deslocamentos lineares repetitivos correspondentes em unidades de tempo

Relés de Alternância Mega:

RB36 – com condição de nível
2 electrobombas em alternância com condição de nível

Aplicações:

• Comando alternado de electrobomba para elevação de águas.

RB42 – Alternância 3 bombas
3 electrobombas em alternância com 3 entradas

Aplicações:

• Comando alternado de 3 electrobombas para elevação de águas com temporizadores sequenciais para arraque e paragem dos motores, evitando elevados picos e ruídos na rede.

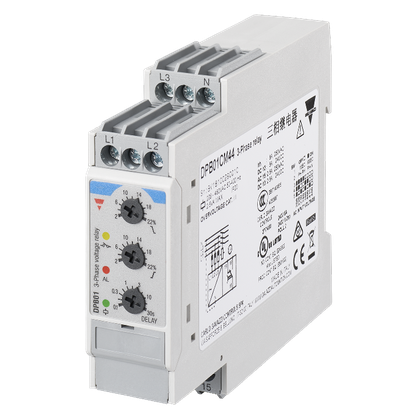

Relés de Tensão Mega:


RU56 – Sequência e falta de fase

Aplicações:

• Vigilância da sequência de fases
• Aplicável para monitorização à entrada de quadros elétricos
• Proteção contra o desequilíbrio da média das 3 fases
• Proteção contra falta de fases, se não houver tensões regeneradas.

RU7 – 3 funções AC/DC

Aplicações:

• Controlo do vapor da tensão: medida separada da alimentação
• Monição da tensão da alimentação: medida e alimentação comum
• Alarme de máxima com histerese regulável
• Alarme de mínima com histerese regulável
• Detetor de janela (Máx./Mín) com histerese fixa de 5%

RU81 3 fases com ou sem sequência

Aplicações:

• Vigilância da sequência de fases
• Controlo de geradores, com temporizador de retardo no desligar dos grupos.
• Proteção contra o desequilíbrio entre fases, com atraso à desoperação, para proteger falhas de curta duração.
• Proteção contra falta de fases, se não houver tensões regeneradas.

RU83 – Monitor de tensão Máx. E Mín.

Aplicações:

• Vigilância da sequência de fases
• Controlo de arranque de grupos geradores
• Proteção contra o desiquilíbrio da tensão da rede: máxima e mínima
• Proteção contra falta de fases, se não houver tensões regeneradas

Relés Biestáveis Mega:


RB11 – 1 entrada de comando
1 entrada de comando com saía basculante

Aplicações:

• Comando basculante
• Inversão de marcha
• Comutador de escada a dois fios

RB21 – 2 entradas de comando
2 entradas de comando com saída basculante

Aplicações:

• Comando basculante com alternância por comandos distintos
• Inversão de marcha por comandos distintos

Relés de Arranque Mega:

RS11/12 – Arranque estrela triângulo

Aplicações:

• Comando com temporizador para o arranque


RS21/22 – Arranque por Indutância

Aplicações:

• Comando com temporizador para o arranque de motores por indutância.

RS33 – Relé tentativas de arranque

Aplicações:

• Tentativas de arranque, destinado ao arranque automático de grupos geradores

RS41/42 – Relé de Arranque sequencial

Aplicações:

• Sempre que diversas cargas não possam ser ligadas em simultâneo.
• Arranque de máquinas em sequência


RS50 – Alarme disparo térmico

Aplicações:

• Monitorização de sinais com disparo térmico possibilitando aviso acústico e luminoso.

Relés de Temperatura Mega:


TB11 – Termostato Diferencial

Aplicações:

• Utilizado para regulação da temperatura de recirculação da água em painéis solares

TD1 – Controlo de Aquecimento

Aplicações:

• Utilizado para controlo da temperatura em sistemas de aquecimento.
• Funcionamento alternativo como alarme de mínima, descongelação, etc..

TE1 – Controlo de Arrefecimento

Aplicações:

• Utilizado para controlo da temperatura em sistemas de refrigeração, ventilação, etc...
• Funcionamento alternativo como alarme de máxima

RDO1/2 – Controlador de Temperatura

Aplicações:

• Modelo RDO 1/2: Controlo de aquecimento, controlo de arrefecimento e detetor de janela (máxima / mínima).

RDO3 – Termostato Diferencial Digital

Aplicações:

• Termostato diferencial, comando de recirculação de água em painéis solares, com leitura da temperatura selecionável:
  • No painel solar
  • No depósito
  • Alternadamente, no painel solar e no depósito

Relés Taquimétricos Mega:


RF11 – Frequencímetro

Aplicações:

• Monitorização do valor da frequência da rede.
• Detetor de janela (Máx. / Mín.) com temporização “tr” no momento de ligação do aparelho.

RF50 – Relé Taquimétrico

Aplicações:

• Controlo de velocidade de motores, tapetes rolantes, grupos geradores, etc.
• Alarme de máxima com temporização “t” no desarme do relé S1.
• Alarme de mínima com temporização “t” no desarme do relé S1.
• Detetor de janela (Máx. / Mín.) sem temporização ao relé S1.
• Detetor de janela (Máx. / Mín.) com temporização fixa “t” no desarme do relé S1.

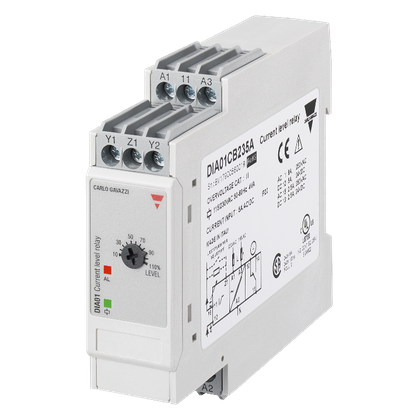

Relés de intensidade Mega:


RI 31/32/33 – 4 funções AC/DC

Aplicações:

• Alarme de interrupção da linha.
• Controlo do valor da intensidade em máquinas elétricas.
• Medição direta até 5 A (AC).
• Alarme de máxima com temporização “t” no desarme do relé S1.
• Alarme de mínima com temporização “t” no desarme do relé S1.
• Detetor de janela (Máx. / Mín.) sem temporização ao relé S1.
• Detetor de janela (Máx. / Mín.) com temporização fixa “t” no desarme do relé S1.

RDI 1-2-3 – Digital 3 funções; 9 escalas AC/DC

Aplicações:

• Alarme de interrupção da linha.
• Controlo do valor da intensidade em máquinas elétricas.
• RDI1 - Medição direta até 60 mV dc e indireta com leitura até 500A (dc).
• Medição direta até 5 A (ac ou dc) e indireta com leitura até 500A.
• Alarme de máxima com temporizador programável no desarme do relé S1.
• Alarme de mínima com temporizador programável no desarme do relé S1.
• Detetor de janela (Máx. / Mín.) com temporizador programável no desarme do relé S1

RDI 5 – Relé de intensidade digital

Aplicações:

• Arranque de motores onde se pretende elevada temporização no arranque.
• Controlo do valor da intensidade em máquinas elétricas.

Relés amplificadores Mega:


RA 11 – 1 Canal NPN - PNP – Namur e RA 12 – 2 Canais NPN – PNP
Amplificador de sinais para sensores NPN ou PNP

Aplicações:

• Ligações a contactos de saída de alarme de termómetros, pressostatos, flutuadores de nível, etc.
• Alimentador/amplificador para sensores de proximidade indutivos, capacitivos, fotoelétricos.

Relés Carregadores Mega:


RV 15 – Alimentador Ininterrupto

Aplicações:

• Conversão de tensão alterna em tensão contínua com 2 saídas: saída para alimentação de barramento 12 ou 24 V / 1 A d.c. estabilizada saida para carga de bateria 13,8 ou 27,6 V / 250 mA d.c. máx.

RV 14 – Alimentador Ininterrupto

Aplicações:

• Conversão de tensão alterna em tensão contínua com 2 saídas: saída para alimentação de barramento 12 V / 1 A d.c. estabilizada saida para carga de bateria 13,8 V / 4 A d.c. máx.

Relés Contadores Mega:


RDC1 – Contador Universal Digital

Aplicações:

• Contagem de unidades/impulsos com totalizador programável, saída por contacto inversor com temporizador ou fixo; reset automático ou exterior e entrada de stop.
• Medição de rotações com alarme de máx. Alarme de mín., detetor de janela e com temporizador de arranque
